切替0.1ms以内UPS×可搬型CVCF 公共仕様に適合する“止めない”電源
2025.09.30 製造・物流向け 医療向け 瞬停対策・BCP 管理人
切替0.1ms以内UPS×可搬型CVCF
公共仕様に適合する“止めない”電源

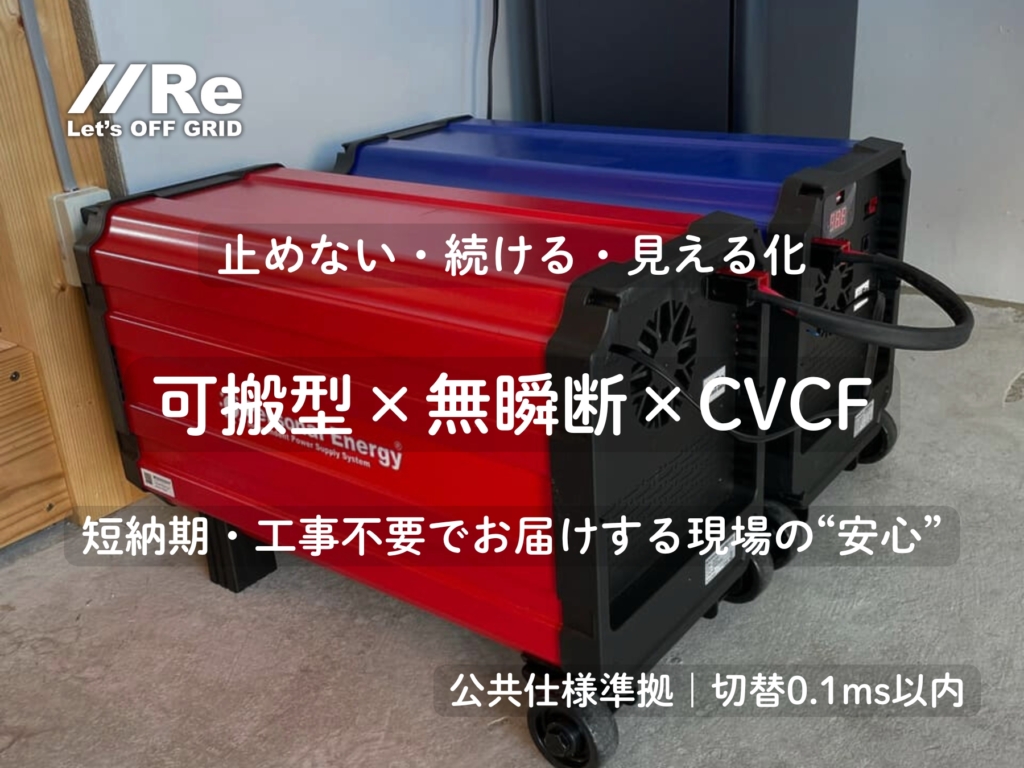

医療機器、食品・トイレタリー製造、物流・コールドチェーン、通信・サーバ室――。「止めてはいけない」現場では、 瞬時電圧低下（瞬低）や瞬断が数ミリ秒でも発生すると、装置の再起動や工程のやり直し、温度逸脱による廃棄など、 大きな損失につながります。株式会社Reの可搬型大容量UPS×CVCF 『パーソナルエナジー・ポータブル（以下、PEP）』は、公共建築工事標準仕様書（令和7年版）に示されるUPSの基準に沿った 常時インバータ給電方式（切替時間0.1ms以内／1/4サイクル以内の基準）を満たす設計で、 無瞬断と安定した電源品質（定電圧・定周波＝CVCF）を、短納期および工事不要で現場に提供します。
PEPは「装置/ブロックの島守り」から導入でき、既設の据置UPS・発電機とも役割分担で共存します。
よくある課題：瞬停・電源品質・温度管理が業務に直結
瞬停・瞬低が招く停止と再立上げ
- 発電機の自動起動までの“数秒〜数分”の間にラインや装置が停止してしまう
- 制御系やサーボ系がリセットし、再調整・工程やり直しで時間とコストが増加
電源品質の揺らぎによる誤動作
- 電圧降下・周波数変動・高調波・ノイズ・突入電流で誤動作や品質ばらつきが発生
- 接地・漏洩電流の取り扱いが装置仕様と合致せず、原因が曖昧なまま再発する
長時間化と温度逸脱のリスク
- 冷凍・培養・陰圧維持・指令室など、数時間〜72時間の継続運転が必要なケース
- 温度管理の逸脱が品質・安全・監査対応に直結し、信用とコストに影響
ログ・通知・証跡の不足
- 温度や電源イベントの記録が残らず、説明責任や再発防止に活かせない
- 異常の検知と初動が遅れ、気付いた時には手遅れになっている
これらは個別に見える課題ですが、根底には“止めない（無瞬断）”“品質を安定させる（CVCF）”“状況を見える化する”の3つが共通して存在します。
株式会社Reの解決：公共仕様のUPS基準に沿って、装置/ブロック単位で“確実な効果”を。
1) 常時インバータ×CVCF：切替0.1ms以内で無瞬断、品質も安定
PEPは常時インバータ給電方式の可搬型UPSです。バイパス→インバータ切替時間0.1ms以内という厳しい基準に適合する設計で、 瞬停・瞬低が発生しても装置側には無瞬断で給電を継続できます。さらに定電圧・定周波（CVCF）の出力により、 電圧や周波数の揺れ、高調波・ノイズ起因の誤動作を抑え、工程や装置の安定稼働に実務的な効果をもたらします。
2) 短納期および原則工事不要：現場を止めずに段階導入
可搬であるため、まずは最重要装置の前段や該当ブロックに「置いて繋ぐ」だけで導入できます。 長時間の停止調整や大規模工事を避けられ、短納期そして工事不要で対策を開始できます。 効果を確認しながら範囲を広げる段階導入が可能です。
3) 既設設備と役割分担（A/B二重化・STS・発電機）
据置UPSや非常用発電機とは競合ではなく補完関係です。PEPは「瞬停と品質」を担い、 長時間は発電機や外部給電が担当。STS（無瞬断切替）やA/B二重化と組み合わせることで、保守や系統障害時も継続運用ができます。
4) 監視・通知・証跡：見守りPCにメールで通知
温度・電源イベントを継続記録し、異常時は見守りPCにメールで通知。監査・品質保証の説明責任に耐える証跡を残します。
業界別：どこにどう効くか（適用イメージ）
医療（透析・手術・画像診断・培養/保冷）
透析、手術関連機器、培養器・−80℃フリーザーなどに対し、装置直結または前段でPEPを適用。 無瞬断とCVCF出力により、誤動作や再起動の発生頻度を抑え、検体・温度管理のリスク低減に寄与します。
食品・トイレタリー（充填・殺菌・包装・検査）
連続プロセスの停止は廃棄・洗浄・再立上げを招きます。該当ブロックの前段でCVCF給電とし、 ライン停止の抑制、歩留まり・安定稼働時間の改善に実務的な効果が期待できます。発電機連携で停電継続にも対応。
物流/コールドチェーン（AS/RS・WMS・冷凍/冷蔵）
自動倉庫・WMS/ネットワークは短い瞬断でも復帰に時間を要します。サーバラックやPLCの前段にPEPを挿入し、 無瞬断・安定給電とします。冷凍/冷蔵は温度逸脱がクレームに直結するため、発電機立上がりまでをPEPが橋渡しし、 監視・通知で初動を早めます。
ICT/自社サーバ室（AI/演算/ネットワーク）
ラック単位の負荷増大で既設UPSの余力が不足する場合、最重要ラックにPEPを追加し段階的に冗長化。 STS併用で保守や移設の自由度を高め、稼働率を安定的に維持します。
PEPと他方式の位置づけ（要点早見表）
| 比較軸 | PEP（可搬UPS×CVCF） | 据置オンラインUPS | 医療用UPS（小〜中） | 可搬蓄電（ポータブル） |
|---|---|---|---|---|
| 可搬性/工事 | 可搬「置いて繋ぐ」で短納期/工事不要 | 据置・盤改修が前提になりやすい | 据置寄り（カート化で移動可） | 可搬性は高い（工事不要） |
| 無瞬断 | 常時インバータで無瞬断 | 常時インバータで無瞬断 | 無瞬断（容量は小〜中） | 単体では満たさない機種が多い |
| 電源品質（CVCF） | 定電圧・定周波の安定品質 | CVCF相当の品質 | 装置単位では有効（時間は短め） | 機種差が大きく、要確認 |
| 切替時間（基準の目安） | 0.1ms以内/1/4サイクル以内（常時インバータ基準） | 0.1ms以内/1/4サイクル以内（同左） | 装置保護中心（容量は小〜中） | 1/4サイクル or 10ms以内が多い（方式による） |
| 適する場面 | 装置/ブロックの島守り、発電機の橋渡し | 電源室〜フロア全体の“面守り” | 規格重視の医療装置に限定導入 | 仮設/移動/簡易的バックアップ |
| 意思決定のしやすさ | 小さく始めて効果確認→横展開 | 工事・停止調整で重くなりがち | 院内承認は通しやすいが時間短 | 導入容易だが要件充足は個別 |
※切替時間の数値は公共建築工事標準仕様書（令和7年版）に示された基準の抜粋/要約です。個別機種・構成により異なるため、実機検証で確認します。
Before/After：導入後に期待できる主な効果
Before：よくある状態
- 雷・台風・切替時に装置が停止し、復旧に長時間を要する
- 誤動作の原因が曖昧で、対策効果の検証ができていない
- 温度・イベントの証跡がなく、監査や取引先説明に苦慮する
After：PEP×CVCF適用後
- 無瞬断かつ安定給電で、装置停止/誤動作の発生頻度が実務的に減少
- ログに基づく原因分析と再発防止、計画保全の実行
- 異常時の迅速な通知と記録で、監査・取引先対応が円滑
費用対効果の考え方
「停止1回あたりの損失（廃棄・人件費・再立ち上げ時間・機会損失）」と「対策費」を同じ土俵で比較します。 最重要装置1台の停止が年に数回あるだけでも、PEP導入の費用対効果が成立するケースは多く、 まずは装置/ブロック単位で開始し、効果を確認して横展開するのが合理的です。
導入ステップ：現場を止めず、短納期で成果へ
1. ヒアリング
装置の定格・起動電流・接地、現行系統（A/B・発電機/ATS/STS）や目標バックアップ時間、設置条件を確認します。
2. 本実装
装置直結/ブロック前段/STS連携など、現場に合わせて本実装。移設や拡張も容易です。
3. 監視・通知・証跡
見守りPCにメールで通知を設定。温度・イベントの月次レポートで、監査・改善活動を継続支援します。
よくあるご質問
Q. 公共仕様のUPS基準と整合していますか？
A. はい。PEPは常時インバータ給電方式（切替時間0.1ms以内/1/4サイクル以内の基準）を満たす設計です。個別装置の要件に合わせ、実機で確認します。
Q. 長時間運転はどう担保しますか？
A. PEPは瞬停対策と電源品質を担当し、長時間は発電機/外部給電と役割分担します。STSやA/B二重化と組み合わせ、継続性を高めます。
Q. 工事が難しい環境でも導入できますか？
A. はい。可搬のため短納期および工事不要で導入できます。配線動線・固定・放熱・耐荷重など安全面を事前に確認します。
Q. 据置UPSや発電機が既にあります。PEPは必要ですか？
A. はい。PEPは装置/ブロックの“島守り”に適し、瞬停の解消と電源品質の向上に直接的な効果があります。既設設備と補完し合うことで、安定度が一段上がります。
製品ページ（内部リンク）
可搬型大容量UPS×CVCF『パーソナルエナジー・ポータブル（PEP）』の詳細は こちらの製品ページをご覧ください。仕様・設置要件・事例・資料一式をご用意しています。
外部リンク（参考/出典）
- 公共建築工事標準仕様書（電気設備工事編）令和7年版（第2節 交流無停電電源装置（UPS）/ 表1.2.4・表1.2.5 等）
※基準値は引用元に基づくもので、実装時は対象装置・構成に応じた実機検証で確認します。
まずは“最重要装置”から確実に。短納期・工事不要で、止めない現場へ。
いきなり全体最適を目指すより、最重要装置/ブロックから丁寧に始める方が効果は明確で、社内説明も容易です。 PEPは切替0.1ms以内という厳しい基準に沿った設計で、可搬・CVCFの特性が“現場で実感できる安定稼働”に直結します。 私たち株式会社Reが、診断から導入・監視・保守まで一気通貫でご支援します。
